CG1-13 多向型切割機

“CG1-13”多向切割機內部結構設計合理；外表美觀大方輕巧便攜。調速系統采用可控硅觸角調速，操作簡單。機器采用帶有鎳鈷合金的永久磁鋼的鋼帶導軌上運動，吸附牢靠，裝卸簡單。機器導軌可吸附在垂直、橫向、仰面、曲面上進行切割。本機結構緊湊，操作簡單，使用范圍廣，外場切割方便，故適用于造船、鍋爐、橋梁、金屬結構等部門的配料、斜面等切割工作。

發送詢盤

視頻

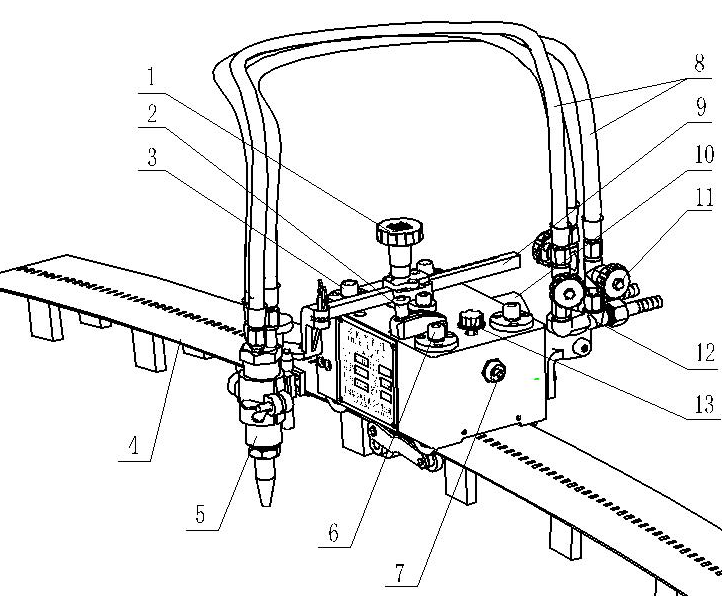

描述

1.橫移手輪：通過調節該手輪，調節割炬橫向水平移動的距離。

2.離合手柄

3.定位輪調節手輪：根據鋼軌彎曲的弧形，調節定位輪來固定機器。

4.軌道：標準配置兩根軌道，可相互對接，每根軌道配有13塊永久磁鋼。

5.割炬

6.衡輪調節手輪

7.倒順開關：當開關斜置于箭頭方向時，機器開始朝該方向行走。

8.軟管：在氣體分配器和割炬之間連接，三條氣管分別用于燃氣；預熱氧；切割氧。

9.橫移齒條

10.電機

11.氣體兩通閥：調節氣體流量大小。

12.氣體分配器：

13.調速器：順時針旋轉旋鈕，裝置則加速運行。

技術規格

技術規格

1.總重量	：15kg
2.裝置尺寸	：230×200×230mm
3.調速控制	：可控硅觸角調速
4.電源	：220V 50Hz
5.切割速度	：50～750mm/min（無級調速）
6.切割厚度	：5-30mm
7.切割不平直鋼板曲率	：R≥700mm（見下圖）
9. 割嘴（30°時）	：GO2—1#、2#、3#
10.電機	：直流 110V 0.5A 30W 轉速10000r/min

裝箱單

用戶收到包裝箱后，將裝置小心地從包裝箱中取出。首先應將箱中部件與此清單核對，已確認箱中部件是否齊全。

1.主機		1臺
2.割嘴(根據用戶需求任選一種)	1）GO2:	3只
	2）GO3:	3只
3.氧、乙炔進氣接頭		1套
4. 電器箱總成		1套
5.電器箱連接線		1條
6.軌道		1.6m/條x2付
7.割炬總成		1套
8.割炬固定架		1套
9.通針		1套
10.說明書,合格證		各1份
