“CG1-30SP”系列X形坡口小車式氣體切割機是華威公司切割系列產品之一。該機器內部結構設計合理，外表美觀大方。在聽取了顧客的建議，經過技術研討，對此產品進行多項技術革新和工藝改進。本機采用的新型材料和對零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了大大的提高。氣體分配器中使用一體化火焰調節器，只需一次調整預熱焰與切割氧，以后每完成一次切割，當再次打開閥門時均可保持火焰的性能不變。
|

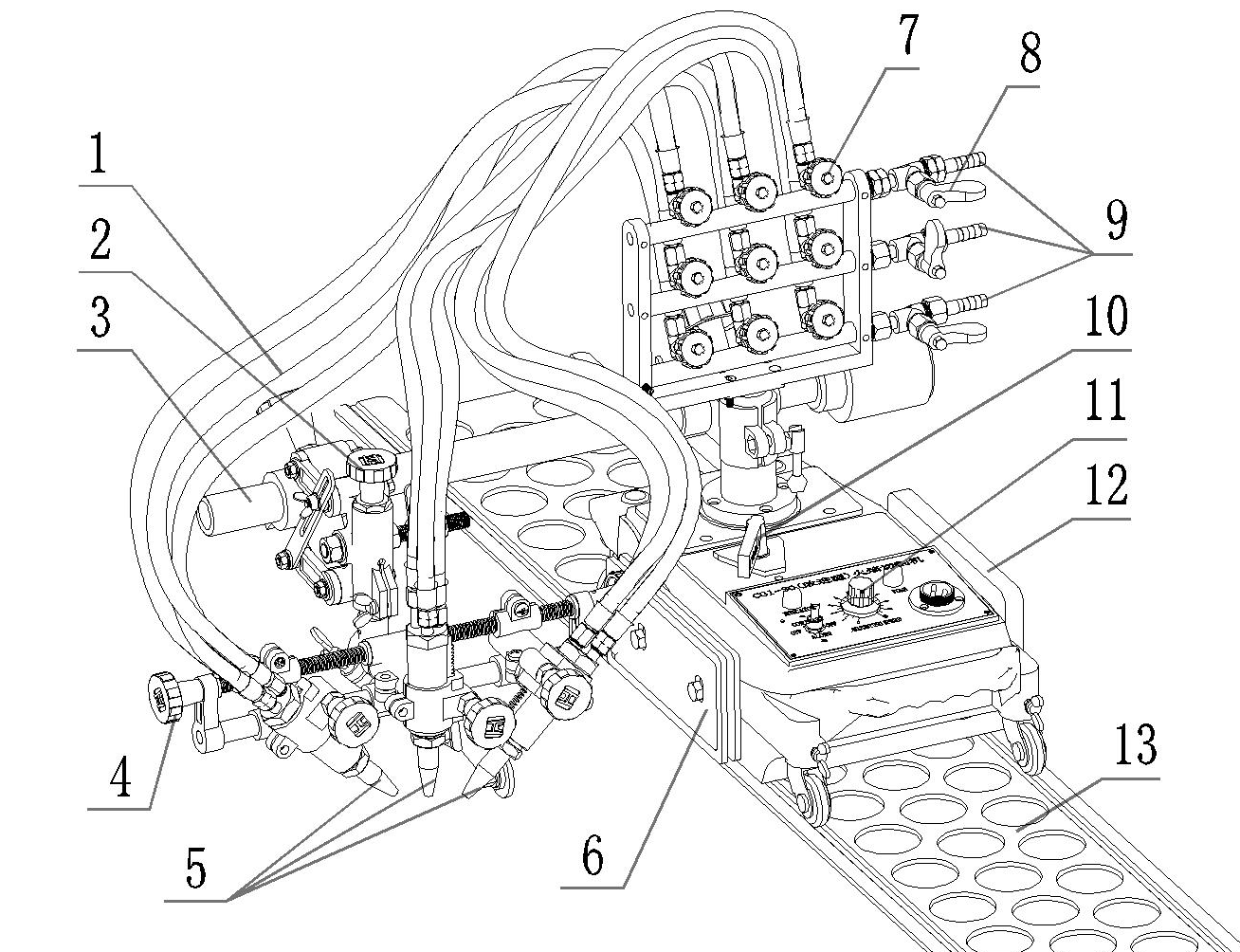

1.輸送氣體的軟管：一共三套，分別為燃氣、 預熱氧和切割氧 2.移動體升降手輪：調節三組割炬與鋼板的高度 3.橫移齒條 4.兩邊割炬水平調節手輪 5.割嘴 6.隔熱板：阻隔因切割產生的熱量擴散到機器內 7.燃氣二通閥：調節氣體流量的大小 |
|
8. 氣體分配氣進氣總開關 9．進氣接頭：共分三組 10.離合手柄：手柄尖的一頭對齊“STOP” 為分離； 對齊“START”為合上。 11.調速旋鈕：從“0”到“10”速度加快， 反之則減小 12.配重錘 13.凸輪軌道 |
技術規格
|
1.重量 |
CG1-30SP-100 |
：24 Kg |
|
CG1-30SP-300 |
：26.5 Kg |
|
|
CG1-30SP-400 |
：29.5 Kg |
|
|
2.裝置尺寸 |
：435 mm×210 mm×240 mm |
|
|
3.調速控制 |
：可控硅控制 |
|
|
4.電源 |
：交流 220V±10％ 50HZ |
|
|
5.切割速度 |
：50～750/mm/min |
|
|
6.切割厚度 |
：5-100mm |
|
|
7.坡口角度 |
：0-45度 |
|
|
8.切割圓直徑 |
：ø200-ø2000mm |
|
|
9.割嘴 |
：G02(適用于乙炔),G03(適用于丙烷) |
|
|
10.電機 |
：直流 110V 50HZ 30W 轉速4200r/min |
|
|
11.坡口形狀 |
CG1-30SP-400 |
：(V, Y, K, X)形 |
|
CG1-30SP-300 |
：(V, Y, X)形 |
|
|
12．割炬浮動行程 |
：0-55MM |
|
裝箱單
將裝置小心地從包裝箱中取出。
首先，檢查各部件以確認其完整無缺。
下列為驗收的標準單割炬配置零部件清單。
|
1.主機 |
1臺 |
||
|
2.割炬氣路總成 |
1套 |
||
|
3.移動總成 |
1套（包括左右和齒條） |
||
|
4.割嘴(乙炔) |
CG1-30SP-100 |
1# 2# 3# 各1只 |
|
|
CG1-30SP-300 |
1# 2# 3# 各2只 |
||
|
CG1-30SP-400 |
1# 2# 3# 各3只 |
||
|
5.電源線 |
1條 |
||
|
6.說明書,合格證 |
各1份 |
||
|
7.進氣接頭/壓帽 |
2付 |
||
|
8.球頭螺絲M4 |
2只 |
||
|
9.坡口總成 |
1套(包括浮動裝置和仿形輪) |
||
|
10.重錘 |
CG1-30SP-100 |
1只 |
|
|
CG1-30SP-300 |
1只 |
||
|
CG1-30SP-400 |
2只 |
||
|
隨機的標準附件 |
|||
|
1.割圓總成 |
1套 |
||
|
2.導軌（客戶按需求任意選定一種） |
1）凸槽2根（每根1.8米） |
||
|
2）凹槽導軌1根（1.8米） |
|||
|
選購附件 |
凹槽導軌2根（1.2米） |
||
