CHP-6型是本公司系列產品中較通用的一款機型，具備靈活、無鐵屑飛濺、操作安全，不占固定場地等特點，適合加工普通碳鋼，不銹鋼，鋁合金等板材或管口的倒角或焊接坡口。其主要特性如下：坡口速度快、加工面質量穩定、無需裝夾工件、效率高。冷加工方式：不改變板材金屬特性，無后續修磨，提高焊接質量。投資小，加工工件的長度無限制。靈活，便攜，既適合大批量生產，也可分散在焊接現場靈活應用，一名操作員可以同時照看多臺設備，工況條件簡單。本機的加工能力坡口速度每分鐘1.8米、適用于厚度6-16毫米的各種板材、第一次行進能加工出的坡面寬度6毫米（當板才為400MPa普通碳鋼時）。
平板坡口機是如何加工鋼板的？

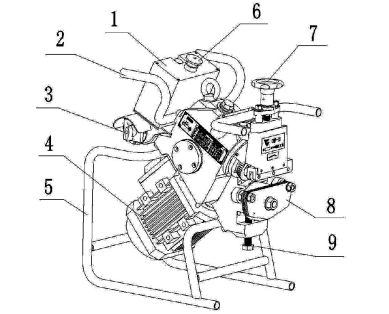

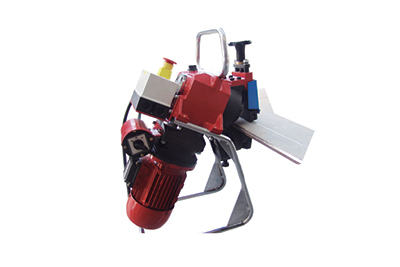

CHP-6外觀
1）電器盒：啟動開關及急停按鈕。
2）把手
3）正反轉旋鈕：在本機的左手側設置有正反轉旋鈕。假使工作過程中本機在鋼板上卡住、主軸停轉、不能前進，請啟動反轉功能、使本機與工件脫開。
4）三相電機：1410r/min; 0.5KW; 380V。
5）機架
6）急停按鈕：緊急停機后需要重新啟動時，請將斷路器的按鍵重新按下。
7）調節手輪：調節鋼板的平行，
8）支撐板：支撐板兩邊各有一只滾輪，支撐鋼板與刀具主軸成一定的角度。
9）調節螺絲：根據坡口鋼板的厚度來定位滾輪高度。

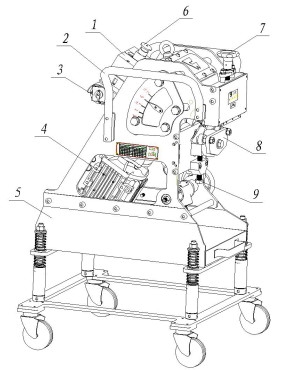

CHP-12 外觀
1）電器盒：啟動開關及急停按鈕。
2）把手
3）正反轉旋鈕：在本機的左手側設置有正反轉旋鈕。假使工作過程中本機在鋼板上卡住、主軸停轉、不能前進，請啟動反轉功能、使本機與工件脫開。
4）三相電機：1360r/min; 2.2KW; 380V。
5）機架
6）急停按鈕：緊急停機后需要重新啟動時，請將斷路器的按鍵重新按下。
7）調節手輪：調節鋼板的平行，
8）支撐板：支撐板兩邊各有一只滾輪，支撐鋼板與刀具主軸成一定的角度。
9）調節螺絲：根據坡口鋼板的厚度來定位滾輪高度。

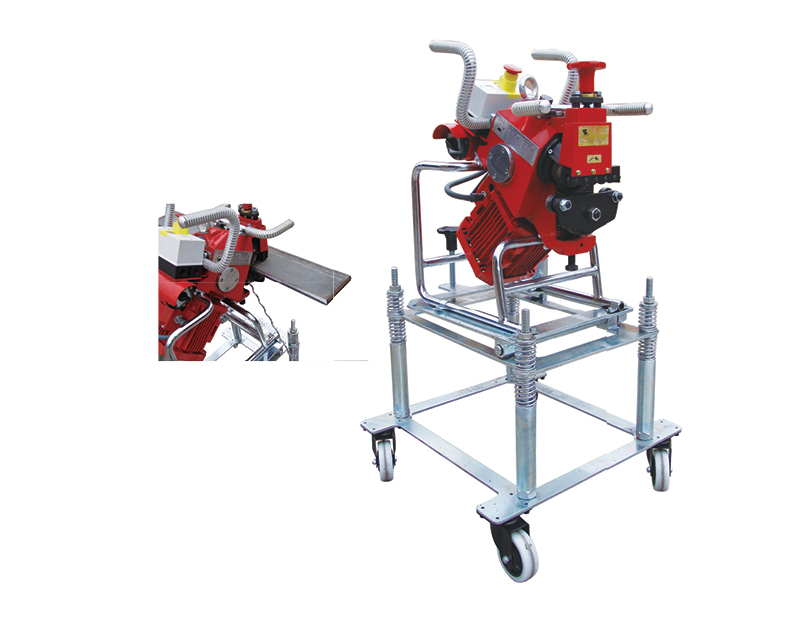

CHP-12G外觀
1）電器盒：啟動開關及急停按鈕。
2）把手
3）正反轉旋鈕：在本機的左手側設置有正反轉旋鈕。假使工作過程中本機在鋼板上卡住、主軸停轉、不能前進，請啟動反轉功能、使本機與工件脫開。
4）三相電機：1360r/min; 2.2KW; 380V。
5）機架
6）急停按鈕：緊急停機后需要重新啟動時，請將斷路器的按鍵重新按下。
7）調節手輪：調節鋼板的平行，
8）支撐板：支撐板兩邊各有一只滾輪，支撐鋼板與刀具主軸成一定的角度。
9）調節螺絲：根據坡口鋼板的厚度來定位滾輪高度。

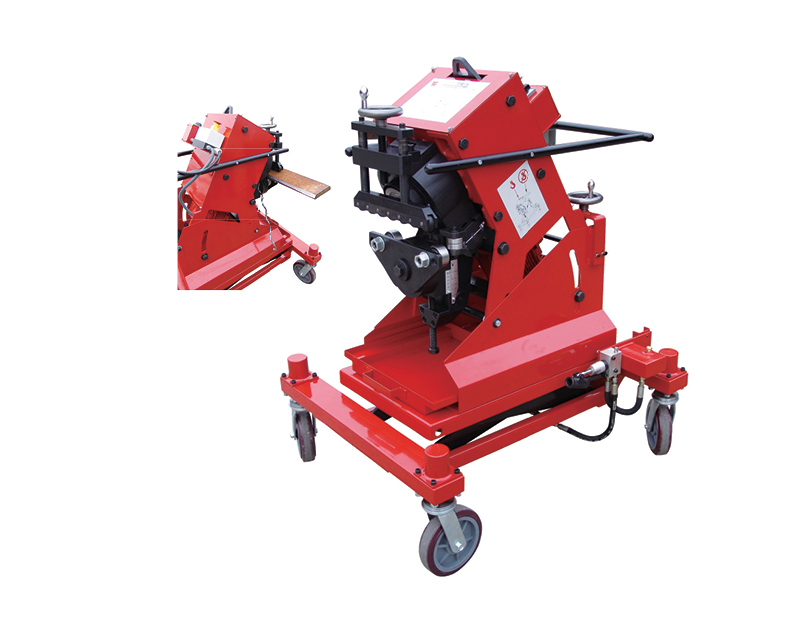

The CHP-28 外觀
CHP-6 裝箱單
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
機器主機 |
1 |
|
|
2 |
工具箱 |
1 |
|
|
3 |
盤刀 |
2 |
標準配置 |
|
4 |
開口扳手 |
2 |
24-26；18-19； |
|
5 |
方孔墊片 |
1 |
管子外坡口時替代支撐板（圖號034）使用 |
|
6 |
定位軸 |
1 |
管子外坡口時使用（圖號031） |
|
7 |
內六角扳手 |
1 |
M8 |
|
8 |
內六角扳手 |
1 |
M6 |
|
9 |
安裝盤刀 |
1 |
|
CHP-12 技術參數
|
重量 |
：63公斤 |
|
工作電源 |
：3相 380/50 |
|
電機功率 |
：2200 |
|
轉速 |
：1400轉/分鐘 |
|
坡口速度 |
：2.6米/分鐘 |
|
集成控制 |
：集成有正反轉開關，緊急停按鈕電控盒 |
|
一次性加工出的坡口寬度 |
：12毫米（當板材為400MP普通碳鋼時） |
|
可加工板材的最小厚度 |
：6毫米 |
|
可加工板材的最大厚度 |
：40毫米 |
|
管子坡口的最小內徑 |
：100毫米 |
|
可加工板材的最小寬度 |
：55毫米 |
CHP-12 裝箱單
|
名稱 |
數 量 |
備 注 |
|
1)機器主機 |
1臺 |
|
|
2)工具箱 |
1只 |
|
|
3)盤刀 |
2把 |
標準配置 |
|
4)開口扳手 |
2只 |
24-26；18-19； |
|
5)方孔墊片 |
1只 |
管子外坡口時替代支撐板（圖號034）使用。 |
|
6)定位軸 |
1只 |
管子外坡口時使用（圖號031）。 |
|
7)內六角扳手 |
1只 |
M8 |
|
8)內六角扳手 |
1只 |
M6 |
|
9)安裝盤刀夾具 |
1只 |
|
|
10)說明書 |
1本 |
|
CHP-12G 裝箱單
|
名 稱 |
數 量 |
備 注 |
|
1)機器主機 |
1臺 |
|
|
2)工具箱 |
1只 |
|
|
3)盤刀 |
2把 |
標準配置 |
|
4)開口扳手 |
2只 |
24-26；18-19； |
|
5)定位軸 |
1只 |
管子外坡口時使用（圖號031）。 |
|
6)內六角扳手 |
1只 |
M8 |
|
7)內六角扳手 |
1只 |
M6 |
|
8)安裝盤刀夾具 |
1只 |
|
|
9)說明書 |
1本 |
|
