“GCD-300”型厚板切割機是一種輕型切割設備。本機采用高強度鋁合金材料鑄造而成，體積較大，運行更平穩。調速系統采用可控硅觸角調速，操作方便。割炬遠離機身，極大地減少了高溫環境對機器的影響。本機切割厚度為50～350mm，適合于厚板切割。本機不包括導軌部分，用戶可根據實際情況，方便地利用型材和輕軌自行制造安裝導軌。本機結構緊湊，操作方便移動靈活，使用安全，需輔助時間短。
|

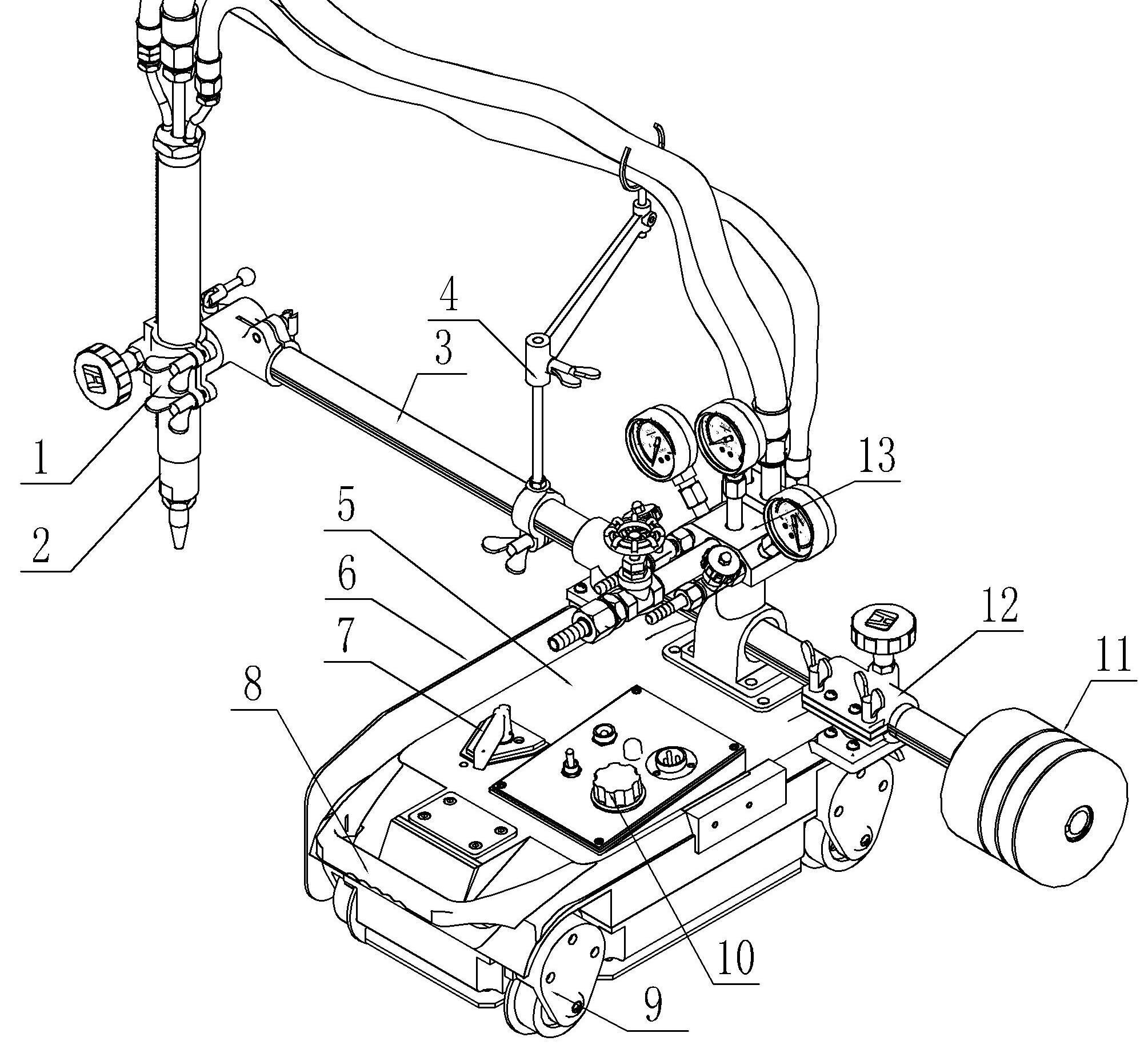

1. 割炬升降夾持器 |
7. 離合手柄：手柄尖的一頭對齊“STOP”為分離； |
|
2. 割炬體 |
對齊“START”為合上。 |
|
3. 橫移齒條 |
8. 手提手柄 |
|
4. 皮管支架 |
9. 驅動輪 |
|
5. 主機體 |
10. 調速旋鈕：從“0”到“10”速度加快，反之則減小 |
|
6. 隔熱板：阻礙因切割所產生的 |
11. 重錘：維持機體平衡。 |
|
熱量擴散倒機器內部 |
12. 左右移動座：調節割炬的水平位置。 |
|
13. 氣體分配器 |
技術規格
|
1.重量（主體部件） |
：28 kg |
||||
|
2.裝置尺寸 |
：510×1200×500 mm |
||||
|
3.調速控制 |
：可控硅控制 |
||||
|
4.電源 |
：交流 220V±10％ 50HZ |
||||
|
5.切割速度 |
: 50～750mm/min |
||||
|
6.切割厚度 |
: 6-300mm |
||||
|
7.坡口角度 |
: 0-45° |
||||
|
8.ZYT261電機 |
: 直流 24V 0.5A 50HZ 30W 轉速3600-4600r/min |
||||
|
9.割嘴參數 |
|||||
|
割嘴編號 |
切割厚度 |
氧氣壓力（Mpa） |
乙炔壓力（Mpa） |
切割速度(mm/min) |
|
|
7# |
160-200 |
0.6-0.9 |
0.05 |
150-110 |
|
|
8# |
200-270 |
0.6-1.0 |
0.05 |
120-90 |
|
|
9# |
270-350 |
0.7-1.1 |
0.05 |
90-60 |
|
|
10# |
350-400 |
0.7-1.2 |
0.05 |
70-50 |
|
裝箱單
用戶收到包裝箱后將裝置小心地從包裝箱中取出。首先，要對照以下清單核對包裝箱中各部件是否齊全。下列為標準配置零部件清單。
|
1.主機 |
1臺 |
|
|
2.割炬氣路總成 |
1套 |
|
|
3.移動總成 |
1套（包括左右、上下移動總成和齒條） |
|
|
4.割嘴（按用戶需求任選一種） |
1.GO2： |
3只 |
|
2.GO3： |
3只 |
|
|
5.割炬夾持器 |
1套 |
|
|
6.進氣接頭 |
1套 |
|
|
7.重錘 |
1只 |
|
|
8.電源線 |
1條 |
|
|
9.說明書,合格證 |
各1份 |
|
