“HK-93”便攜式自動氣體切割機，取名山鷹切割機，顧名思義，該機器移動迅速，方便靈活，并易于急轉彎。在許多場合得到了廣泛應用。該機器內部結構設計合理 ，外表美觀大方，自制造以來在實際操作運用和顧客的指導下對此進行多項技術和工藝改進，該機器的可操作性和耐用性，隔熱能力都到了很大的提高。受到很多客戶的青睞。
|

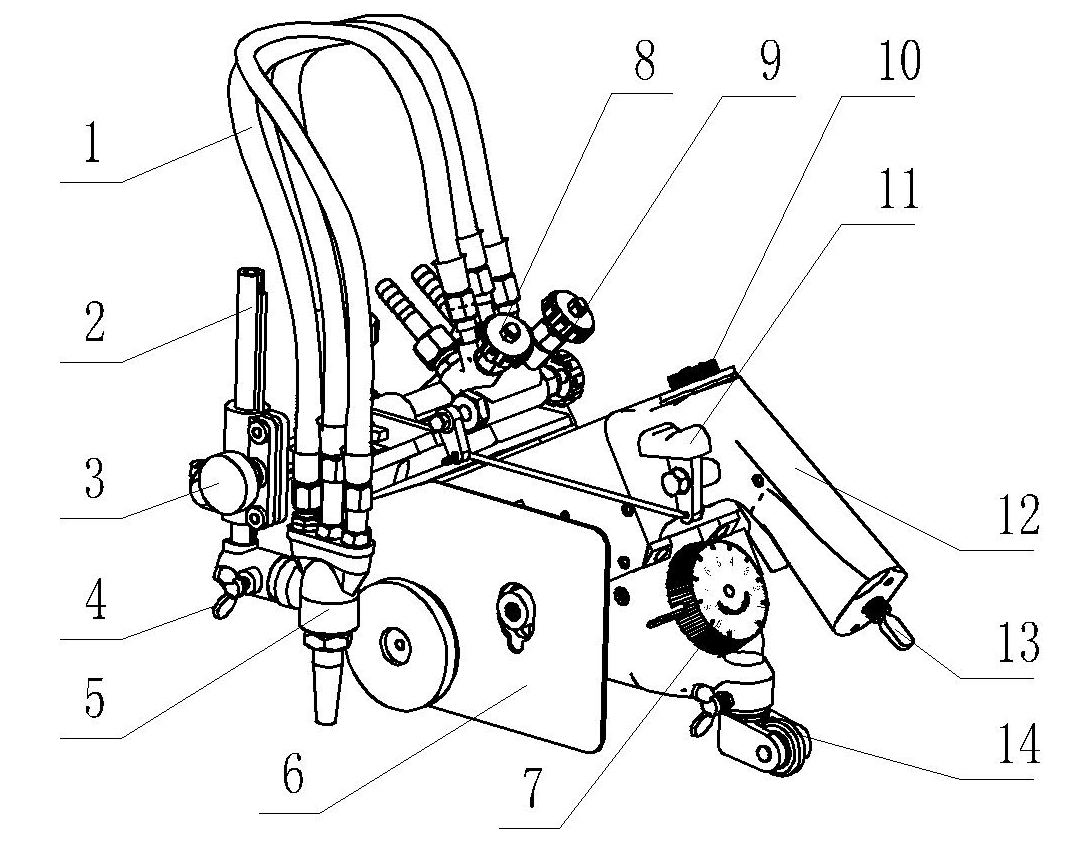

1. 輸送氣體的軟管：軟管一套共三根，分別為燃?xì)猓A(yù)熱氧，切割氧。連接在分配器與割炬之間。 |
7. 速度調節手輪：該手輪位于手把下放，其表面有清晰的刻度，對照標記調節機器行走速度。 |
|
2. 割炬升降管 |
8.燃?xì)忾y門手輪：調節燃?xì)饬髁看笮 ?/p> |
|
3．割炬升降手輪：旋轉手輪，可調節割炬與鋼板之間的垂直距離。 |
9.氧氣閥門手輪：調節氧氣流量大小。 |
|
10.電源插座 |
|
|
4.翼形螺絲：定位割炬的角度 |
11.切割氧開關 |
|
5.割炬 |
12.把手 |
|
6.隔熱板：阻礙因切割時所產生的熱量向機器內部擴散。 |
13.倒順開關 14萬向輪 |
技術規格
|
1.重量（主體部件） |
：8.5千克 |
|
附件 |
：3.8 千克 |
|
2.裝置尺寸 |
：420×290 ×250H（毫米） |
|
3.速度控制方法 |
：可控硅控制 |
|
4.電源 |
：交流 220V±10％ |
|
5.切割速度 |
：50～1000㎜/min |
|
6.切割厚度 |
：5-30㎜ |
|
7.坡口角度 |
：0～45° |
|
8.切割圓直徑 |
：Φ50～Φ550㎜ |
|
9.氣體 |
: 適用于氧氣,乙炔氣或液化石油氣 |
|
10.電機 |
: 直流24V 8W 轉速3600轉/分鐘 |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。
|
1.標準包裝 |
||
|
1）主體部件 |
1臺 |
|
|
2）標準割炬總成 |
1套 |
|
|
3）平衡錘 |
1個 |
|
|
4）割嘴（根據需要任選一） |
1）G02：1#、2#、3#（乙炔） |
各1只 |
|
2）G03：1#、2#、3#（丙烷） |
各1只 |
|
|
5) 上下移動座(包括橫移齒條) |
1 根 |
|
|
6) 進氣接頭 |
1 套 |
|
|
7）開口扳手 |
1把 |
|
|
8) 說明書,合格證 |
各1份 |
|
|
9) 電源電纜 |
1套 |
|
|
10)半徑規(定位螺絲) |
1只 |
|
|
11)專用坡口夾具 |
1套 |
|
|
12)M5內六角扳手 |
1只 |
|
|
13)十字螺絲刀 |
1把 |
|
|
14）通針 |
1套 |
|
