產品中心

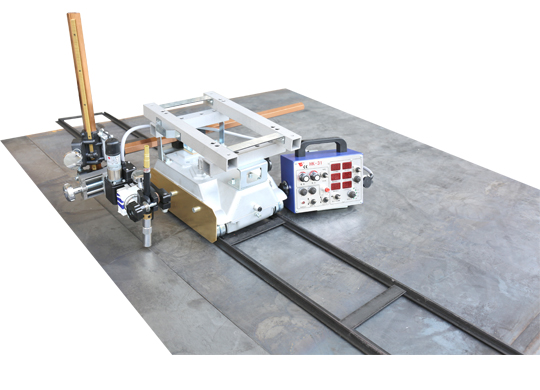

HK-31平板拼接焊自動焊接小車帶導軌和搖擺頭

HK-31平板拼接自動焊接小車是在標準角焊機的基礎上,為獲得較大的焊縫尺寸并且一次成型而開發出來的帶擺動器的焊接小車。它兼有標準角焊機簡單輕便的特點,又能進一步提高焊接效率。

視頻

描述

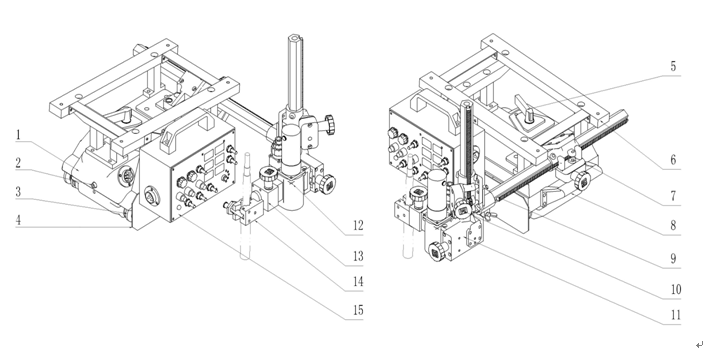

HK-31由小車本體、X-Y滑塊、導向輪、把手、焊槍擺動器、控制箱等部件組成。

1. 小車本體部分:是整臺機器的骨架,是其它部分的載體;在其內部裝載有行走電機,減速機構和離合機構以及輸出動力組織。

2. 行程開關:此行程開關位于機器前端,用戶使用本裝時可在焊接工件的末端放置一碰觸塊,機器焊接完成后,碰觸塊碰到此開關后機器就會停止行走和焊接工作。

3. 行走輪:采用優質橡膠,耐擵擦,后部兩個大的為驅動輪,輪中間有凹槽用來導向,用戶如果批量焊接長距離工件,建議用戶采用30mm*30mm或者40mm*40mm的角鋼焊接制成導軌使用,導軌中心距離180~185mm(見下圖),用戶也可以選配本公司的小車導軌(1.8m/條),根據具體工件采購導軌數量。

4. 擋渣隔熱板:阻擋焊渣,阻隔焊接時產生的高溫往機身內部傳導。

5. 離合手柄:此手柄與離合裝置相連,使用本機器時請確認手柄位于開始(STRAT)位置上,小車焊接的同時也開始行走。

6. 送絲機固定架:送絲機固定在此架上,與小車融為一體,方便操作。

7. 橫移裝置換:與橫移桿一起對焊槍進行左右大距離調節。

8. 手柄:安裝、搬運機器時請緊握此手柄,以防機器碰摔。

9. 橫移桿。

10. 升降裝置:與升降桿一起對焊槍進行上下距離調節。

11. 焊槍左右微調裝置:對焊槍左右距離精準調節

12. 搖擺器:與控制系統配合使用,通過控制面板控制,可以完成各種焊接模式的動作。

13. 焊槍角度微調裝置:使用此裝置可以很輕松調節焊槍角度,快遞與焊縫對準。

14. 焊槍夾持器總成:是焊槍的夾持裝置,可以方便地進行維修、調整和焊槍的拆卸。

15. 控制盒:可以調節小車的所有動作,詳細內容參考“控制面板說明”。

技術規格

主要技術參數:

項目

內容

備注

項目

內容

備注

工作電源

24V

DC

大小

425*268*230

L*W*H

機器重量

13.8Kg

包括擺動器

擺動電機

DC24V



驅動方式

四橡膠輪



行走速度

0~780mm/min

以數碼管顯示

焊槍調

整范圍

上下

120mm



左右

220mm.

作業角調節范圍

360°



進行角調節范圍

10°

操作功能

電流/電壓控制





選擇收弧/無收弧



電源燈





點動送絲



行走開始





行走停止



選擇行走方向

左和右



調節行走速度

0-780mm/min

擺動速度

0~100



左右停留時間

0~2.5 s

擺動角度

±15°



偏移距離設置

0~±8°

擺動模式選擇



焊接工藝參數

                焊絲直徑

焊接參數

Φ1.2mm

Φ1.4mm

Φ1.6mm



電流(A)

平焊

120-300

150-380

180-430

平角焊

120-280

150-320

180-380

橫焊

120-280

150-300

180-330

電壓(U)

①     U=14+0.051 ②300A以下時U=0.041+16±1.50

300A以上時U=0.041+20±2.0

噴嘴與工件間的距離(H)

200A以下時 H=10~15mm  200~350A時 H=15~20mm

350~500A時  H=20~25mm

焊絲伸出長度(L)

一般取焊絲直徑的10倍左右,即L=10d

產品詢價
