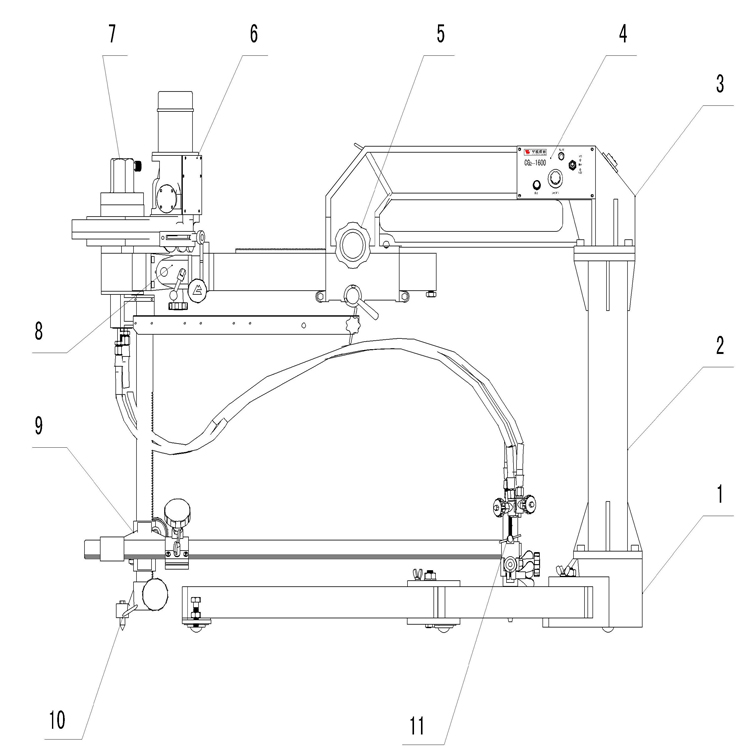

1. 底座：底座包括兩地腳方鋼，除了穩定機身外，在其底部安裝的五個滾輪讓移動機器變得非常方

   便。

2．立柱方鋼。

3．主懸臂：懸臂向前伸展，承擔著所有懸空部分的重量。

4．控制面板：機器的啟動與停止、工作方向與工作速度全可在此面板上控制。

5．橫移裝置：如果要切割比較大的圓，利用此裝置向外伸展。

6．電機及減速箱：機器驅動的核心部件。

7．氣體旋轉分配器：此分配器合理地解決了機械旋轉與氣路分配的問題，使旋轉工作的機器上的氣

   路膠管不會發生纏繞。

8．割炬平衡調節裝置：將機器平穩放在鋼板上，調好地腳螺絲，傳動置于空檔位上，手動旋轉割炬

   一圈，如果割炬在某一點位與鋼板的切割距離不一致，通過調節此裝置可有效解決。

9．半徑桿調節座：通過此裝置可調節半徑桿的長度與高度距離。

10．割圓中心座：此裝置用于定位圓心，以確保切割工件的圓度。

11．割炬：可在此微調割炬與鋼板的高度以及切割坡口角度。

技術規格

裝箱單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。

各包裝組件中包含下列零部件：

1．機身 ……………………  1臺

2. 割嘴 ……………………  3只（1#、2#、3#）

3. 電源線……………………  1根

4. 說明書……………………  1份

5. 合格證…………………… 1份

6. 保險絲…………………… 2個

7. 皮管接頭………………… 1套

8. 割嘴清理器……………… 1只
